Inline Cleaning Systems for Elevator Traction Sheave

Inline Cleaning Machines are also called conveyor belt parts cleaning machines, conveyorized parts washers/cleaners, conveyor through parts washers, inline parts cleaners, pass-through conveyor parts washers and conveyor parts washers.

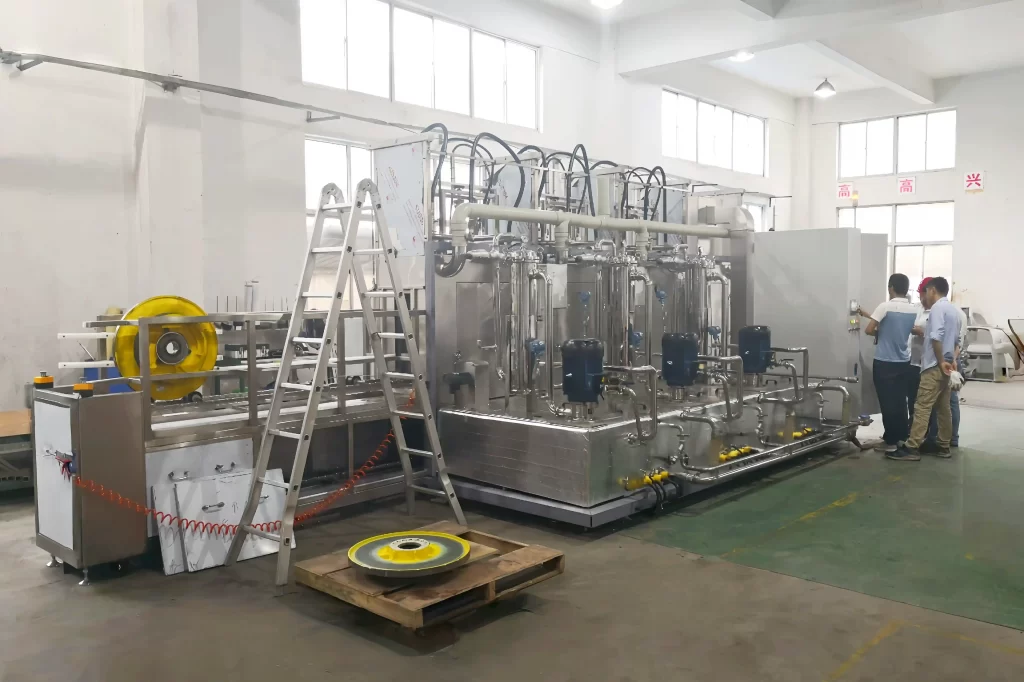

La machine de nettoyage et de séchage des tunnels de poulies de traction d'ascenseur est un système conçu et fabriqué par les ingénieurs de GTK pour des fabricants de composants d'ascenseur de renommée mondiale.

Principales caractéristiques de conception et de fabrication :

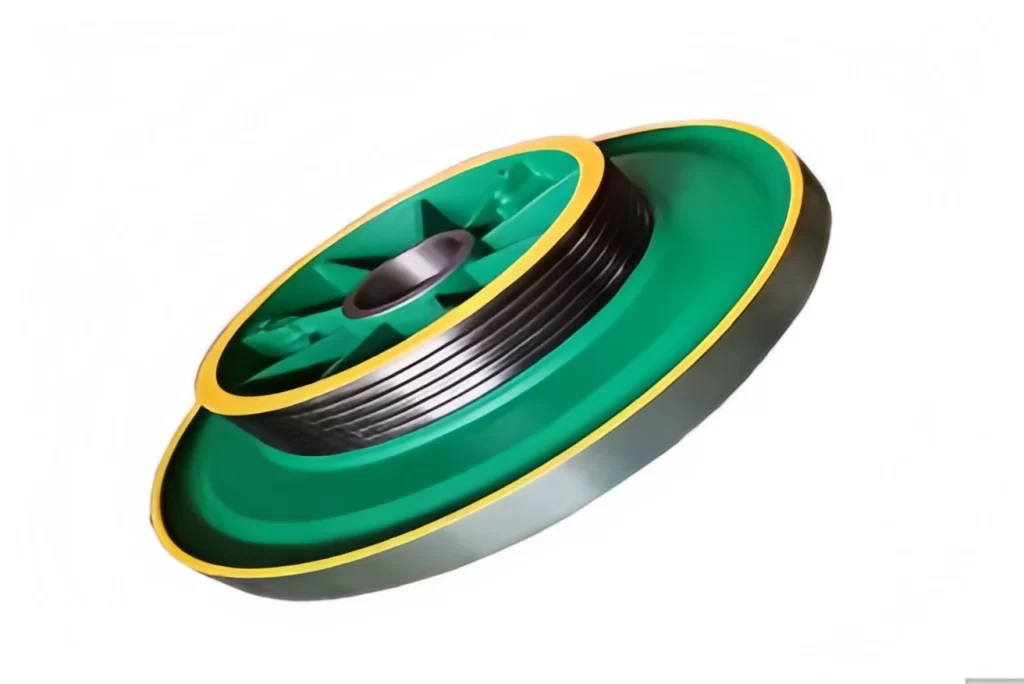

  • Conception portante pour produits lourds : La poulie de traction a une capacité nominale de 80 kg.
  • Trou borgne et creux conception de nettoyage : Équipée d'un système de pulvérisation mobile avec des buses multi-angulaires pour assurer un nettoyage en profondeur des trous borgnes et des creux.
  • Efficacité de séchage : Les lames d'air mobiles garantissent un séchage complet des trous borgnes et des creux.
  • Flip à 90 degrés automatique lors du déchargement : Le produit est posé à plat puis transporté vers l'étape suivante.

Flux de processus complet de l'équipement

N°Nom du processusMéthode de traitementPuissance de chauffageMoyenTempératureTemps (sec)Précision de filtration

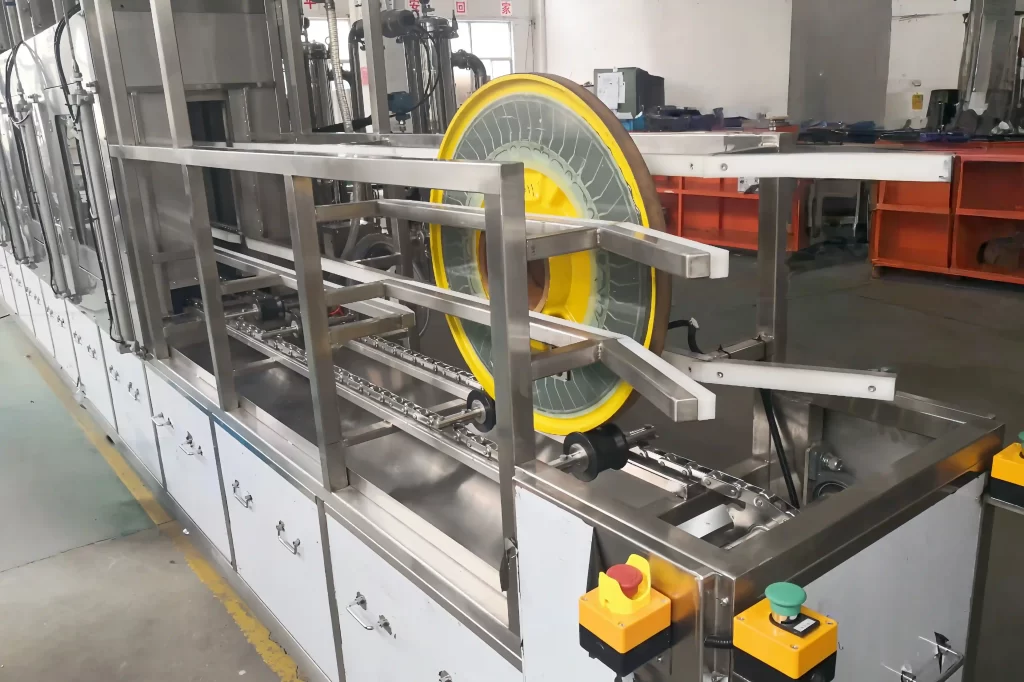

–Chargement manuel––––––

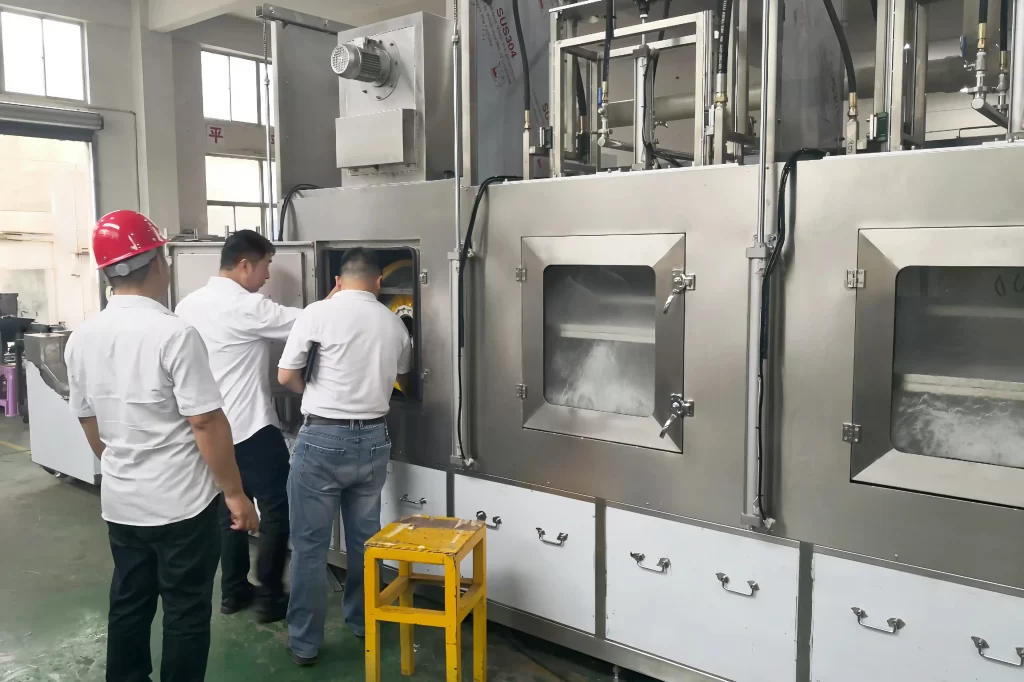

1Nettoyage par pulvérisation dégraissantPulvérisation24 kWEau du robinet + Agent de nettoyageRT~70℃1～520 μm
2Rinçage par pulvérisationPulvérisation12 kWEau du RobinetRT~50℃1～510 μm
3Protection contre la rouille par pulvérisationPulvérisation12 kWEau du robinet + Inhibiteur de rouilleRT~50℃1～55 μm
4Séchage à l'air chaudDécoupe à l'air13,5 kWAir comprimé–1～5–
Flip à 90 degrés – Déchargement automatique

Paramètres de l'Équipement

ArticleDonnées
Dimensions globales de l'équipement10000mm × 1800mm × 2500mm (L×l×H)
Puissance électrique≤65 kW (Conception écoénergétique : environ 30 kW en utilisation réelle lorsque toutes les fonctions sont activées simultanément ; plus économe en énergie lorsque le chauffage est utilisé de manière sélective)
Taille standard du produitΦ640*136mm (Compatible avec d'autres tailles)
Cycle de production2,5 minutes/pièce (Réglable)

Pour des exigences plus détaillées, ou des besoins pour des produits de tailles et capacités de production différentes, veuillez nous contacter. Nous vous fournirons un plan de conception gratuit.
